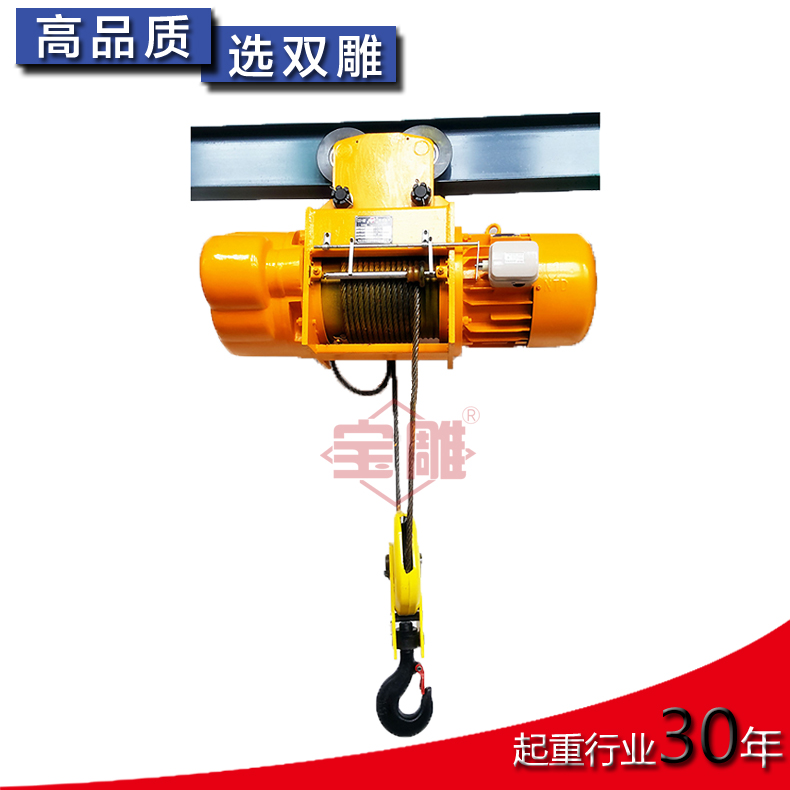

CD1钢丝绳电动葫芦组成机构大致可分为:减速器、控制箱、钢丝绳、锥形电动机、按钮开关。
各机构的作用及功能如下:
减速器:是采用三级定轴斜齿轮传动机构,齿轮和齿轮轴均经过热处理的合金钢制成,箱体,箱盖由优质铸铁制成,装配严密,密封良好。
控制箱:是采用能在紧急情况下切断主电路,并带有一个上下行程保护段火限位器的装置。
钢丝绳:是采用起重钢丝绳,它保证了经久耐用。
锥形电动机:起升电机采用较大的动力矩锥形转子制动异步电动机,无须外加制动器。
按钮开关:采用手操式,轻巧灵便,分有绳操纵和无绳遥控两种方式。
钢丝绳电动葫芦的吨位是0.5T/1T/2T/3T/5T/10T/16T/20T吨,它的标配钢丝绳米数是6M/9M/12M/18M/24M/30M米。它还分为CD1(单速型)和MD1(双速型)
